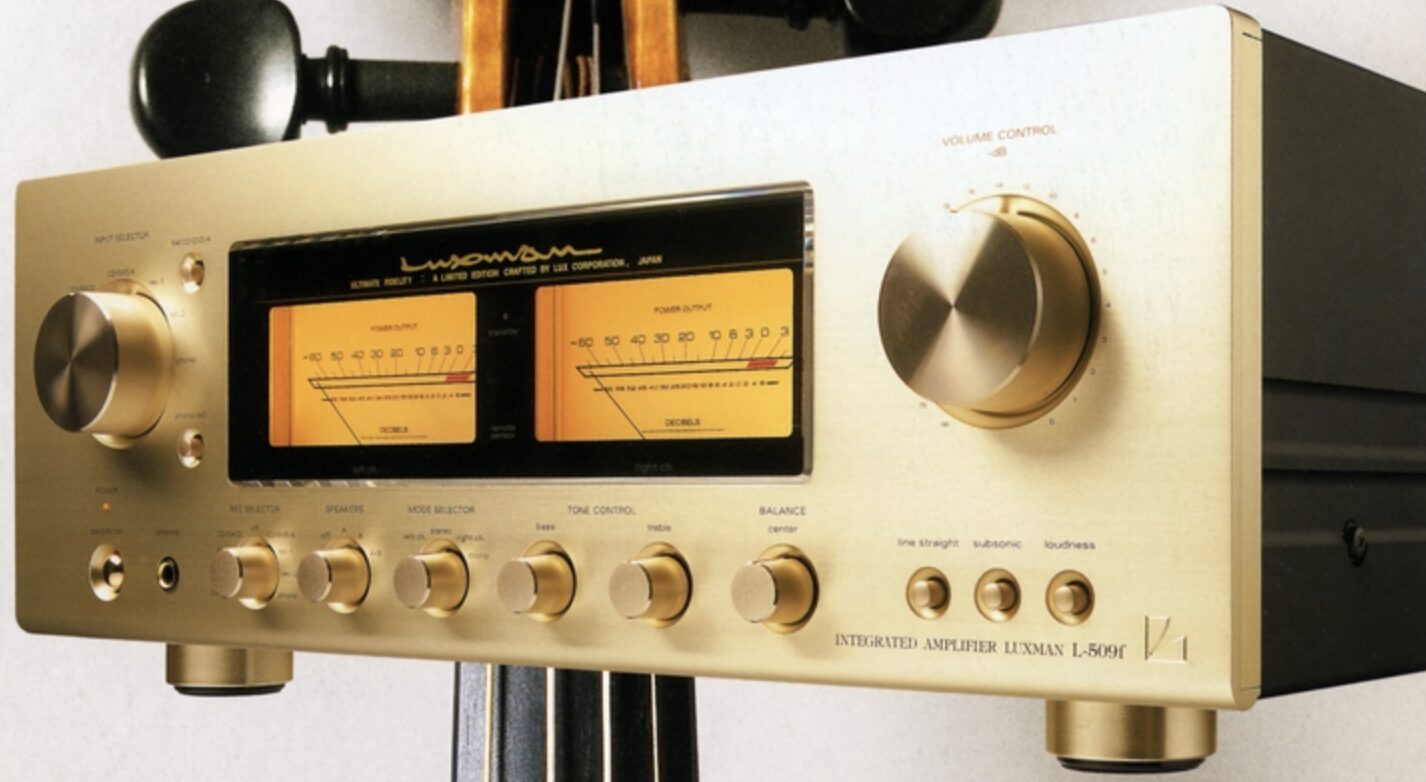

LUXMAN L-509fは、2001年8月発売のヴィンテージなアンプです。
本記事では、その魅力を特徴やおすすめのヴィンテージ音楽機器との組み合わせなど、徹底解説します。
ten
LUXMAN L-509fの概要と特徴
| 項目 | LUXMAN L-509f |
|---|---|
| 型式 | インテグレーテッド・アンプ |
| 発売年 | 2001年8月 |
| 連続実効出力 | 160W+160W(8Ω)、240W+240W(4Ω) |
| 全高調波歪率 | 0.005%以下(8Ω、1kHz、両ch動作、Line Straight on) |
| 周波数特性 | Line:20Hz～100kHz -3dB以内 |
| フォノ入力 | MM/MC対応 |
| 消費電力 | 310W(電気用品安全法) |
| 重量 | 25.5kg |
LUXMAN L-509fは、fシリーズとして回路構成とデザインを見直して開発されたプリメインアンプです。ODNF回路、3パラレル・プッシュプル、670VA電源トランスを軸に、ラックスマンらしい滑らかさと高出力の余裕を両立しています。
特徴①｜ODNF回路で歪成分だけを整える
L-509fのパワーアンプ部には、M-7f/C-7fでも採用されたODNF回路が搭載されています。出力から歪成分だけを取り出して打ち消す考え方により、音楽信号そのものへ過度な負帰還をかけない方向で設計されています。
ODNFはどんな音作りに関係しますか？
ODNFは、位相補正に頼りすぎない増幅部と歪成分だけを戻す補正回路を組み合わせた方式です。L-509fでは、立ち上がりの速さと全帯域の音色のまとまりを狙っています。
特徴②｜3パラレル・プッシュプルで駆動力を確保する
L-509fは、出力段に3パラレル・プッシュプル構成を採用しています。
連続実効出力は8Ωで160W+160W、4Ωで240W+240Wです。低インピーダンス負荷時の駆動力を高める狙いがあり、大型スピーカーや能率が控えめなスピーカーにも余裕を持たせやすいアンプです。
- 8Ω時は160W+160Wの高出力です。
- 4Ω時は240W+240Wまで出力が伸びます。
- 出力段の物量でスピーカードライブを支える設計です。
特徴③｜670VA電源トランスと大型コンデンサーを組む
L-509fの電源部には、670VAの大容量電源トランスと10,000μF×4本の大型電解コンデンサーが採用されています。音楽信号の瞬間的な変化に対して、電源供給量を安定して確保するための構成です。
アンプは出力段だけでなく、電源部の余裕も音の安定感に関係します。L-509fは高出力型でありながら、電源トランスと平滑コンデンサーの容量を大きく取っている点が特徴です。
特徴④｜BOX構造で回路間の干渉を抑える
L-509fは、電源トランス、電解コンデンサー、アンプブロックが直接干渉しにくいレイアウトを採用しています。各ブロックをシールド板で遮断するBOX構造により、不要振動や相互干渉によるノイズを抑える設計です。
さらに、振動吸収モードに優れたシャーシベースと肉厚のシャーシにより、内部パーツを強固に固定しています。見た目の高級感だけでなく、筐体そのものを音質設計の一部として扱っている点が魅力です。
特徴⑤｜バランス入力とプリ・メイン分離に対応する
L-509fはRCA入力に加えて、バランス入力を2系統備えています。プリ出力とメイン入力も搭載しており、セパレートシステムやバイアンプ構成へ発展させやすい柔軟性があります。
普段使いの装備も充実していますか？
パワーメーター、レコーディングセレクター、ラインストレート、サブソニック、ラウドネス、ラインフェイズセンサー、リモートコントロールなどを搭載しています。音質重視の設計に加えて、日常操作のしやすさも意識されたアンプです。
LUXMAN L-509fと他のヴィンテージアンプとの比較
LUXMAN L-509fと他のヴィンテージアンプを比較すると、以下のようになります。
| 項目 | LUXMAN L-509f | Accuphase E-407 | DENON PMA-SA1 | Marantz PM-11S1 |
|---|---|---|---|---|
| 実効出力 | 160W+160W(8Ω) | 180W/ch(8Ω) | 50W+50W(8Ω) | 100W+100W(8Ω) |
| 高調波歪率 | 0.005%以下(8Ω、1kHz) | 0.02%(4Ω～16Ω負荷) | 0.007%(1kHz、定格出力-3dB時、8Ω) | 0.01%(20Hz～20kHz、8Ω) |
| ダンピングファクター | ― | 120 | ― | 100 |
| 重量 | 25.5kg | 23.7kg | 30kg | 26.0kg |
| 消費電力 | 310W | 410W | 230W | 380W |
| サウンドキャラクター | ODNFと高出力による滑らかで力強い音 | カレントフィードバックの端正な反応 | UHC-MOSの濃密さと安定感 | HDAM SA2のスピード感と分離感 |
LUXMAN L-509fとAccuphase E-407との比較
LUXMAN L-509fとAccuphase E-407との比較は以下の通りです。
- 実効出力：L-509fは160W+160W、E-407は180W/chです。出力ではAccuphase E-407が優れています。
- 高調波歪率：L-509fは0.005%以下、E-407は0.02%です。数値上の低歪率ではLUXMAN L-509fが有利です。
- 重量：L-509fは25.5kg、E-407は23.7kgです。物量感ではLUXMAN L-509fが上回ります。
- 消費電力：L-509fは310W、E-407は410Wです。電源入力の数値ではAccuphase E-407が大きいです。
- サウンドキャラクター：E-407は端正な反応、L-509fはODNFによる滑らかな統一感が魅力です。しなやかさと厚みを重視するならLUXMAN L-509fが合いやすいです。
LUXMAN L-509fとDENON PMA-SA1との比較
LUXMAN L-509fとDENON PMA-SA1との比較は以下の通りです。
- 実効出力：L-509fは160W+160W、PMA-SA1は50W+50Wです。出力ではLUXMAN L-509fが優れています。
- 高調波歪率：L-509fは0.005%以下、PMA-SA1は0.007%です。数値上の低歪率ではLUXMAN L-509fがわずかに有利です。
- 重量：L-509fは25.5kg、PMA-SA1は30kgです。物量感ではDENON PMA-SA1が上回ります。
- 消費電力：L-509fは310W、PMA-SA1は230Wです。電源入力の数値ではLUXMAN L-509fが大きいです。
- サウンドキャラクター：PMA-SA1はUHC-MOSの濃密さ、L-509fは高出力とODNFの滑らかさが魅力です。駆動余裕を重視するならLUXMAN L-509fが選びやすいです。
LUXMAN L-509fとMarantz PM-11S1との比較
LUXMAN L-509fとMarantz PM-11S1との比較は以下の通りです。
- 実効出力：L-509fは160W+160W、PM-11S1は100W+100Wです。出力ではLUXMAN L-509fが優れています。
- 高調波歪率：L-509fは0.005%以下、PM-11S1は0.01%です。数値上の低歪率ではLUXMAN L-509fが有利です。
- 重量：L-509fは25.5kg、PM-11S1は26.0kgです。重量ではMarantz PM-11S1がわずかに上回ります。
- 消費電力：L-509fは310W、PM-11S1は380Wです。電源入力の数値ではMarantz PM-11S1が大きいです。
- サウンドキャラクター：PM-11S1はHDAM SA2の明快さ、L-509fは厚みと滑らかさを伴う高出力が魅力です。ゆったりした音楽性を重視するならLUXMAN L-509fが合いやすいです。
LUXMAN L-509fとヴィンテージスピーカーとの組み合わせ
LUXMAN L-509fとヴィンテージスピーカーを組み合わせるなら、160W+160Wの8Ω出力を活かしながら、スピーカー側の入力条件に合わせた音量管理が大切です。ここでは、駆動余裕と音色のまとまりを両立しやすい3機種を取り上げます。
LUXMAN L-509fとPioneer S-180Dとの組み合わせ
LUXMAN L-509fとPioneer S-180Dとの組み合わせは以下の通りです。
- 互換性：S-180Dは6.3Ω、定格入力60W、瞬間最大入力200W、出力音圧レベル94dB/W/mの3ウェイ・バスレフ型です。L-509fは4Ω時240W+240Wまで対応するためインピーダンス面は扱いやすいですが、定格入力60Wを意識し、家庭内ではボリュームを上げすぎない運用が安心です。
- 音質の向上：S-180Dは32cmコーン型ウーファー、12cmコーン型ミッドレンジ、リボン型トゥイーターを搭載し、30Hz～50kHzを再生します。L-509fのODNFによる滑らかな中高域と組むことで、EBD方式の低域を締めながらリボン型高域の抜けを活かしやすい組み合わせです。
- おすすめの音楽ジャンル：フュージョン、ロック、シティポップ、打ち込み系のポップスに向いています。94dB/W/mの能率と32cmウーファーの量感により、リズムの押し出しと明るい音像を楽しみたい人に合う組み合わせです。
LUXMAN L-509fとYAMAHA NS-500Mとの組み合わせ
LUXMAN L-509fとYAMAHA NS-500Mとの組み合わせは以下の通りです。
- 互換性：NS-500Mは6Ω、最大入力レベル200W、出力音圧レベル91dBの3ウェイ密閉型ブックシェルフです。L-509fの4Ω時240W+240W、8Ω時160W+160Wという出力余裕と合わせる場合、6Ω負荷でも音量を細かく管理しやすい組み合わせです。
- 音質の向上：NS-500Mは30cmコーン型ウーファー、10cmセミドーム型スコーカー、3cmドーム型トゥイーターを搭載し、40Hz～20000Hzを再生します。密閉方式の定位感にL-509fの厚みが加わることで、中域の見通しと低域の落ち着きを両立しやすい音になります。
- おすすめの音楽ジャンル：ボーカル、ジャズ、クラシックの室内楽、アコースティック編成に向いています。700Hz、5000Hzのクロスオーバーを持つ3ウェイ構成により、声や弦の質感を自然に聴きたい人に合う組み合わせです。
LUXMAN L-509fとJBL 4425との組み合わせ
LUXMAN L-509fとJBL 4425との組み合わせは以下の通りです。
- 互換性：JBL 4425は8Ω、許容入力200W(連続プログラム)、ピーク入力1kW、出力音圧レベル91dB/W/mの2ウェイ・バスレフ型です。L-509fの8Ω時160W+160Wと合わせると、許容入力200Wの範囲を意識しながら余裕を持って鳴らせる組み合わせです。
- 音質の向上：4425は30cmコーン型ウーファー2214Hと、ホーン型2416H+2342を搭載し、40Hz～16kHz ±3dBを再生します。L-509fの滑らかな音色がホーンの直接音をなじませ、バスレフの量感とボーカルの前へ出る力をまとめやすい音になります。
- おすすめの音楽ジャンル：ジャズ、ソウル、ブルース、ライブ録音、ロックに向いています。1.2kHzクロスオーバーの2ウェイ構成とバイ・ラジアルホーンにより、管楽器やボーカルの勢いを気持ちよく出したい人に合う組み合わせです。
LUXMAN L-509fは、160W+160Wの8Ω出力とODNF回路を備えた高級プリメインアンプです。大出力でありながら、音の見通しや滑らかさを大切にしているため、ヴィンテージスピーカーの個性を強引に塗りつぶしにくい点が魅力です。
組み合わせるスピーカーを選ぶ際は、インピーダンス、許容入力、能率を確認し、最初は小さめの音量から調整するのがおすすめです。L-509fの余裕を活かせば、音量を上げ切らなくても低域の厚みや中高域のなめらかさを楽しめます。
最後まで読んでいただきありがとうございました。
LUXMAN L-509fの詳細スペック一覧
| LUXMAN L-509fのスペック詳細 | |
|---|---|
| 型式 | インテグレーテッド・アンプ |
| 発売年 | 2001年8月 |
| 価格 | ￥410,000 |
| 連続実効出力 | 240W+240W(4Ω) 160W+160W(8Ω) |
| 全高調波歪率 | 0.005%以下(8Ω、1kHz、両ch動作、Line Straight on) 0.03%以下(8Ω、20Hz～20kHz、Line Straight on) |
| 入力感度/インピーダンス | Phono MM:2.5mV/47kΩ Phono MC:0.3mV/100Ω Line:180mV/42kΩ Recorder:180mV/42kΩ Bal.Line:180mV/79kΩ Bal.CD/DVD-A:180mV/79kΩ Main in:1V/51kΩ |
| 出力電圧 | Recorder:180mV Pre out:1V |
| S/N比 | Phono MM:91dB以上(5mV入力) Phono MC:75dB以上(0.5mV入力) Line:107dB以上(入力ショート) ※IHF-A補正、Line Straight on |
| 周波数特性 | Phono MM:20Hz～20kHz ±0.5dB Phono MC:20Hz～20kHz ±0.5dB Line:20Hz～100kHz -3dB以内 ※Line Straight on |
| トーンコントロール | Bass:±10dB(100Hz) Treble:±10dB(10kHz) |
| ラウドネスコントロール | 100Hz:+7dB(±1dB) 10kHz:+5dB(±1dB) |
| 付属装置 | パワーメーター ヘッドホンジャック レコーディングセレクター スピーカーセレクター モードセレクター トーンコントロール バランス ラインストレートスイッチ サブソニック ラウドネス フェイズインバーター ラインフェイズセンサー リモートコントロール |
| ACアウトレット | unswitched:2系統、Total300Wmax |
| 電源電圧 | AC100V、50Hz/60Hz |
| 消費電力 | 310W(電気用品安全法) |
| 外形寸法 | 幅467x高さ179x奥行440mm |
| 重量 | 25.5kg |
| 付属 | ワイヤレスリモコン |
