LUXMAN L-540を徹底解説！！【A級動作領域15W+15W】

ヴィンテージアンプ

この記事の概要

※上記の青文字をタップすると該当箇所に飛びます。

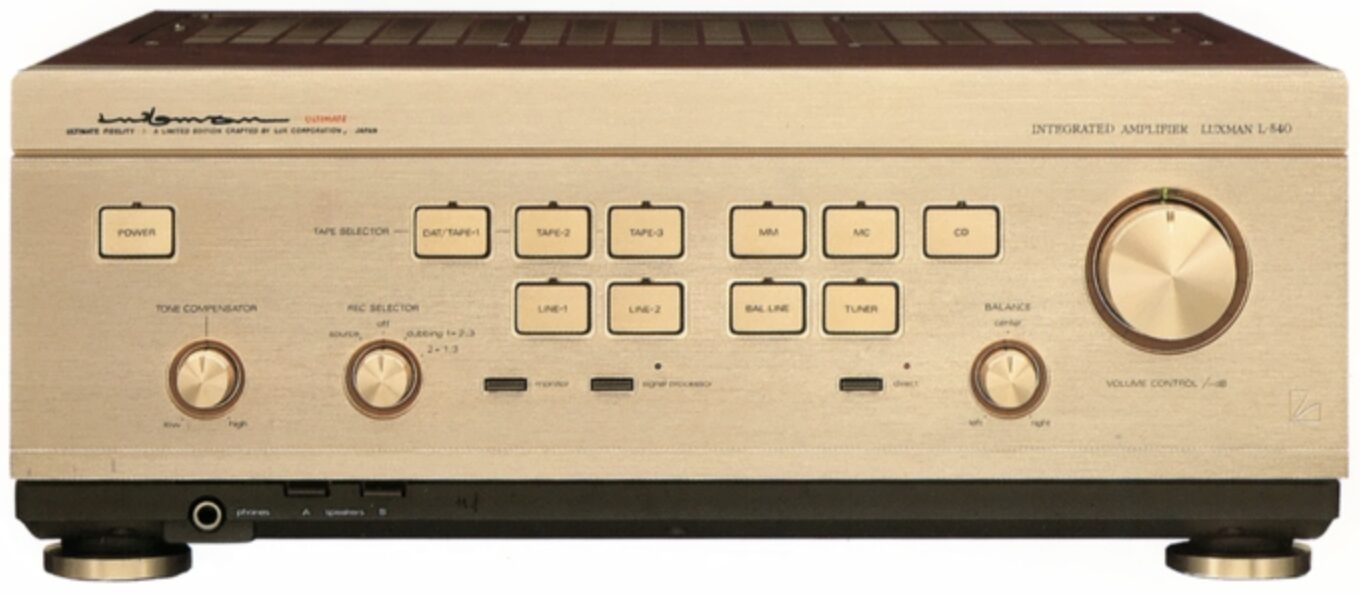

LUXMAN L-540は、1989年2月に発売されたピュアA級方式採用のプリメインアンプです。

本記事では、その魅力を特徴やおすすめのヴィンテージ音楽機器との組み合わせなど、徹底解説します。

この記事の著者
ヴィンテージミュージックの著者アイコン

ten

詳細プロフィール
目次

LUXMAN L-540の概要と特徴

LUXMAN L-540のスペック
発売時期1989年2月
定価240,000円
型式インテグレーテッド・アンプ
実効出力100W+100W(8Ω、両ch同時動作)
A級動作領域:15W+15W
全高調波歪率0.015%以下(8Ω、定格出力、20Hz〜20kHz)
ダンピングファクター―
消費電力300W
重量24kg

▼ 詳しいスペックはこちら

LUXMAN L-540は、L-570と同じコンセプトで設計されたプリメインアンプです。

8Ωで100W+100W、A級動作領域15W+15Wという仕様です。

特徴①｜ピュアA級15Wから自然にAB級へ移行する

L-540のパワーアンプ部は、M-07の設計思想を継承したピュアA級方式です。A級動作領域では必要なバイアス電流を常時流し、15W+15Wを越える領域ではA級をベースにしたAB級動作へ自然に移行する構造です。

A級の質感と100W出力を両立させた考え方です。

日常音量の芯

家庭での再生では、常に大出力を使うわけではありません。L-540は、小さめの音量でもA級領域の質感を活かしやすいところが魅力です。

特徴②｜4イコライザーアンプ構成でフォノを専用化する

フォノ回路は4イコライザーアンプ構成です。MC用とMM用のアンプを専用化し、さらにL/Rも独立した作りとしているため、アナログ信号を細かく分けて扱う構成になっています。

  • Phono MMは2.5mV/50kΩです。
  • Phono MCは100μV/100Ωです。
  • MCアンプにはスーパーローノイズHigh Gm FETのパラレル使用が採用されています。

特徴③｜ダイレクトスイッチで信号経路を短くできる

入力端子部には、フレキシブルスイッチと窒素ガス封入金接点リレーが採用されています。トーンコンペンセーターやモニター、シグナルプロセッサー、バランスコントロールはダイレクトスイッチでバイパスでき、各入力端子とパワーアンプをシンプルに結ぶ設計です。

特徴④｜5点接地シャーシと独立巻線電源で安定を狙う

電源部は、電源トランスの巻線を各ステージごとに独立させ、ステージ間の影響を抑える構成です。さらに、セラミック入り高密度FRPを採用した5点接地シャーシベースにより、コンストラクション全体の無共振化を狙っています。

重さ24kgという数字にも、構造へのこだわりが表れています。

設置のポイント

L-540は発熱と重量を意識した設置が必要です。ラック内では放熱スペースを取り、安定した台に水平に置くと扱いやすくなります。

LUXMAN L-540と他のヴィンテージアンプとの比較

LUXMAN L-540と他のヴィンテージアンプを比較すると、以下のようになります。

項目LUXMAN L-540LUXMAN L-530LUXMAN L-550Accuphase E-305
実効出力100W+100W(8Ω)、A級動作領域15W+15WA級15W+15W、AB級最大120W+120W(8Ω)50W+50W(A級、8Ω)130W/ch(8Ω、20Hz〜20kHz)
高調波歪率0.015%以下(8Ω、定格出力、20Hz〜20kHz)0.007%以下(8Ω、両ch動作、15W)0.005%以下(8Ω、両ch動作、-3dB)0.02%(4〜16Ω負荷両ch動作、0.25W〜連続出力、20Hz〜20kHz)
ダンピングファクター―――100(8Ω負荷、50Hz)
重量24kg18.0kg21.4kg20.5kg
消費電力300W380W310W電気用品取締法:310W
サウンドキャラクターピュアA級方式、4イコライザーアンプ、ダイレクトスイッチDUOβサーキット/S、A級15W領域、フォノ・ストレートDUOβサーキット/S、A級50W、リニア・イコライザ3アンプ構成、3パラレルプッシュプル、DCサーボ

LUXMAN L-540とLUXMAN L-530との比較

LUXMAN L-540とLUXMAN L-530との比較は以下の通りです。

  • 実効出力：L-540は100W+100W、L-530はAB級最大120W+120Wです。最大出力ではLUXMAN L-530が優れています。
  • 高調波歪率：L-540は0.015%以下、L-530は0.007%以下です。数値ではLUXMAN L-530が優れています。
  • 重量：L-540は24kg、L-530は18.0kgです。軽さではLUXMAN L-530が優れています。
  • 消費電力：L-540は300W、L-530は380Wです。消費電力の小ささではLUXMAN L-540が優れています。
  • サウンドキャラクター：L-540はピュアA級方式と4イコライザーアンプ構成が特徴です。フォノ回路の専用化を重視するならLUXMAN L-540が優れています。

LUXMAN L-540とLUXMAN L-550との比較

LUXMAN L-540とLUXMAN L-550との比較は以下の通りです。

  • 実効出力：L-540は100W+100W、L-550はA級50W+50Wです。最大出力ではLUXMAN L-540が優れています。
  • 高調波歪率：L-540は0.015%以下、L-550は0.005%以下です。数値ではLUXMAN L-550が優れています。
  • 重量：L-540は24kg、L-550は21.4kgです。軽さではLUXMAN L-550が優れています。
  • 消費電力：L-540は300W、L-550は310Wです。消費電力の小ささではLUXMAN L-540が優れています。
  • サウンドキャラクター：L-550はA級50Wとリニア・イコライザを備えます。A級動作の出力幅を重視するならLUXMAN L-550が優れています。

LUXMAN L-540とAccuphase E-305との比較

LUXMAN L-540とAccuphase E-305との比較は以下の通りです。

  • 実効出力：L-540は100W+100W、E-305は8Ωで130W/chです。定格出力ではAccuphase E-305が優れています。
  • 高調波歪率：L-540は0.015%以下、E-305は0.02%です。数値ではLUXMAN L-540が優れています。
  • ダンピングファクター：L-540は記載なし、E-305は100です。記載スペックではAccuphase E-305が優れています。
  • 重量：L-540は24kg、E-305は20.5kgです。軽さではAccuphase E-305が優れています。
  • 消費電力：L-540は300W、E-305は電気用品取締法で310Wです。消費電力の小ささではLUXMAN L-540が優れています。
  • サウンドキャラクター：L-540はピュアA級方式とダイレクトスイッチを備えます。信号経路の短さを重視するならLUXMAN L-540が優れています。

LUXMAN L-540とヴィンテージスピーカーとの組み合わせ

LUXMAN L-540は、A級動作領域15W+15Wと100W+100Wの実効出力を持つプリメインアンプです。スピーカーの許容入力を確認しながら、発熱に配慮して音量を上げすぎない使い方が向いています。

  • JBL 4425
  • DIATONE DS-1000
  • Celestion Ditton442

LUXMAN L-540とJBL 4425の組み合わせ

  • 互換性：JBL 4425は2ウェイ・2スピーカー・バスレフ方式・ブックシェルフ型で、30cmコーン型(2214H)とホーン型(2416H+2342)を搭載します。インピーダンス8Ω、許容入力200W、出力音圧レベル91dB/W/mなので、L-540の100W+100Wを通常音量で受け止めやすい組み合わせです。
  • 音質の向上：周波数特性は40Hz〜16kHz ±3dB、クロスオーバー周波数は1.2kHz、エンクロージャー容積は54リットルです。L-540のA級領域は、ホーンの輪郭をなめらかに整えながら低域の量感を支える方向で合います。
  • おすすめの音楽ジャンル：ジャズ、フュージョン、ロック、ライブ録音に向きます。26kgの筐体とバイ・ラジアルホーンを活かし、ステージの押し出しを楽しむ聴き方が似合います。

LUXMAN L-540とDIATONE DS-1000の組み合わせ

  • 互換性：DS-1000は3ウェイ・3スピーカー・密閉方式・ブックシェルフ型で、27cmコーン型、5cmドーム型、2.3cmドーム型を搭載します。定格インピーダンス6Ω、最大入力100W、出力音圧レベル90dB/W/mのため、L-540では音量を急に上げず丁寧に合わせたい組み合わせです。
  • 音質の向上：再生周波数帯域は35Hz〜40kHz、クロスオーバー周波数は600Hz、5kHzです。内容積は―、重量は27kgで、L-540のダイレクトな信号経路は、密閉型の定位感と中高域の見通しを整える方向で活かせます。
  • おすすめの音楽ジャンル：クラシック、ボーカル、ピアノ、録音の細部を聴きたいポップスに合います。ボロンドーム系ユニットの表情を、L-540の落ち着いた駆動で聴く組み合わせです。

LUXMAN L-540とCelestion Ditton442の組み合わせ

  • 互換性：Ditton442は3ウェイ・3スピーカー・密閉方式・ブックシェルフ型で、33cmコーン型、13cmコーン型、1.9cmドーム型を搭載します。インピーダンス8Ω、最大許容入力120W、適合アンプ出力20W〜120Wなので、L-540の出力範囲と合わせやすい条件です。
  • 音質の向上：周波数特性は45Hz〜20kHz ±3dB、クロスオーバー周波数は600Hz、4.5kHz、内容積は54リットルです。L-540のA級領域は、二重密閉構造の落ち着いた低域をゆったり支える方向で働きます。
  • おすすめの音楽ジャンル：英国ロック、室内楽、男性ボーカル、アコースティックに向きます。24kgのキャビネットを活かし、中低域の厚みと歌の重心を楽しむ聴き方に合います。

LUXMAN L-540の詳細スペック一覧

LUXMAN L-540のスペック詳細
型式インテグレーテッド・アンプ
発売時期1989年2月
定価240,000円
実効出力(8Ω、両ch同時動作)100W+100W
A級動作領域:15W+15W
全高調波歪率0.015%以下(8Ω、定格出力、20Hz〜20kHz)
混変調歪率0.015%以下(8Ω、60Hz:7kHz＝4:1、Direct)
ダンピングファクター―
入力感度/インピーダンスPhono MM:2.5mV/50kΩ
Phono MC:100μV/100Ω
CD、Tuner、Line1、2、Tape1、2、Processor:150mV/50kΩ
Balance/Line:150mV/50kΩ
SN比(IHF-A補正、入力ショート)Phono MM:86dB以上
Phono MC:74dB以上
CD、Tuner、Line、Tape:108dB以上
周波数特性Phono MM/MC:20Hz〜20kHz ±0.3dB以内
CD、Tuner、Line、Tape:10Hz〜100kHz -1dB以内
トーンコンペンセーター最大変化量:±4.5dB
電源AC100V、50Hz/60Hz
消費電力300W(電気用品取締法の規定による)
ACアウトレットSwitched:2系統、最大200W
Unswitched:1系統、最大300W
外形寸法幅438x高さ176x奥行467mm
重量24kg
